1600A Sandwich Busway

1600A Sandwich Busway yra didelio našumo žemos įtampos paskirstymo sistema, skirta didelėms srovėms. Kompaktiška daugiasluoksnė konstrukcija su izoliuotais variniais arba aliuminio laidais užtikrina didelę apkrovą, žemą temperatūros kilimą ir minimalią varžą, užtikrinant stabilų ir patikimą energijos tiekimą.

Pagrindinės funkcijos:

Didelė srovės talpa: 1600A nominali pramoninėms įmonėms, aukštybiniams pastatams, duomenų centrams ir komerciniams kompleksams.

Sumuštinių struktūra: Sluoksniuotas laidininkas ir izoliacijos dizainas užtikrina saugumą, efektyvų šilumos išsklaidymą ir vietos taupymą.

Žema temperatūra ir maža varža: optimizuotas dizainas sumažina energijos nuostolius ir padidina sistemos efektyvumą.

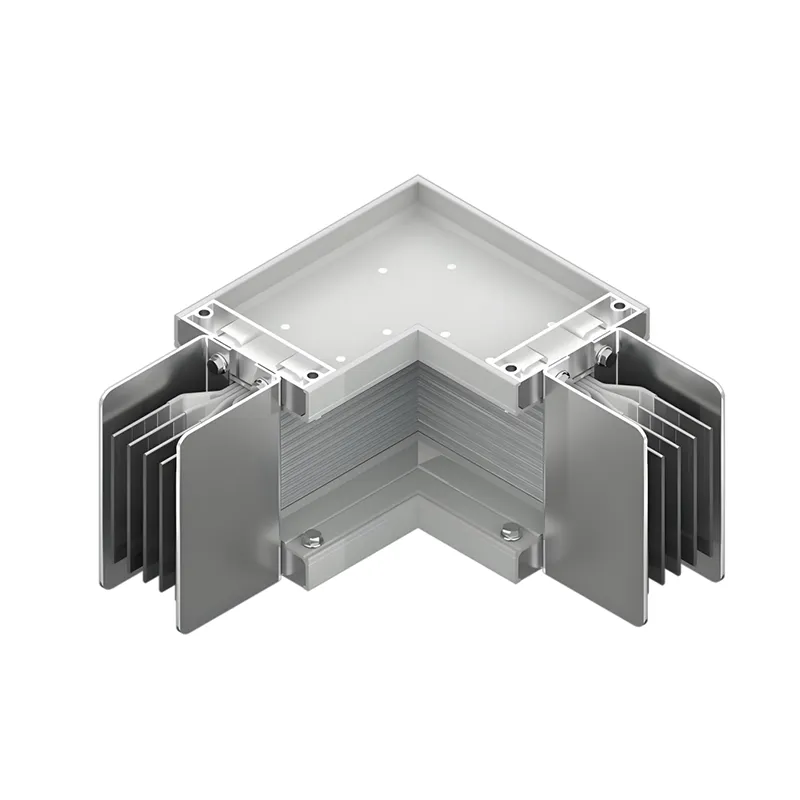

Lankstus montavimas: modulinis, palaiko tiesias eigas, šakas ir pasirinktinius išdėstymus, kad būtų galima plėsti ateityje.

Sauga ir patikimumas: išbandyta dėl trumpojo jungimo, atsparumo įtampai ir temperatūros kilimo; atitinka CCC ir IEC standartus.

Techniniai parametrai

Kodėl verta rinktis mūsų 1600A Sandwich Busway?

Profesionalus gamintojas: ilgametė žemos įtampos magistralių gamybos patirtis.

Individualūs sprendimai: galimi nestandartiniai dydžiai, dabartiniai įvertinimai ir išdėstymai.

Kokybės užtikrinimas: Kiekvienas įrenginys prieš pristatymą griežtai išbandomas.

Inžinerinis palaikymas: teikiamos techninės konsultacijos, projektavimo ir montavimo instrukcijos.

Pirkimo raktiniai žodžiai: 1600A magistralė, žemos įtampos magistralė, daugiasluoksnė magistralė, stiprios srovės magistralė, pramoninis elektros paskirstymas, modulinė magistralė, kompaktinė magistralė.

Pagrindiniai privalumai

1. Didelis laidumas, maži nuostoliai: efektyvus energijos suvartojimas ir didelis našumas

T2 klasės elektrolitinių varinių laidininkų savitoji varža 20 °C temperatūroje yra ≤0,01777 Ω·mm²/m, o laidumas viršija 98 %, o tai gerokai viršija įprastų varinių medžiagų. Ši charakteristika žymiai sumažina energijos nuostolius perduodant energiją; ilgainiui tai leidžia įmonėms žymiai sutaupyti elektros sąnaudas. Be to, varinių laidininkų paviršių galima pasirinktinai apdoroti alavo arba sidabro danga, kad būtų efektyviai padidintas atsparumas oksidacijai ir korozijai, sumažintas atsparumas kontaktams, pailginamas jungčių tarnavimo laikas ir sumažintos būsimos priežiūros išlaidos.

2. Kompaktiška struktūra: optimizuotas erdvės panaudojimas

Unikali „sumuštinio“ konstrukcija – su sandariai išdėstytais faziniais laidais – suspaudžia elektros tarpą tarp laidininkų tik iki 6–10 mm, taip visiškai pašalinant oro tarpus tarp fazių. Palyginti su tradicinėmis šynų kanalų sistemomis, ši konstrukcija sumažina bendrą tūrį daugiau nei 30%, išlaikant lygiavertę srovės pralaidumą. Tai leidžia lanksčiai montuoti ribotos erdvės aplinkoje, pvz., elektros stovuose ir daug įrangos turinčiose dirbtuvėse, o tai žymiai padidina erdvės panaudojimo efektyvumą ir sukuria didesnes pastatų išdėstymo ir įrangos išdėstymo galimybes.

3. Efektyvus šilumos išsklaidymas: stabilus veikimas

Variniai laidininkai pasižymi puikiu šilumos laidumu, todėl šiluma per izoliacinį sluoksnį greitai perduodama į metalinį korpusą. Korpusas pagamintas iš aliuminio ir magnio lydinio ir turi integruotą šilumą išsklaidančio peleko dizainą; tai padidina paviršiaus plotą daugiau nei 30 %, palyginti su standartiniais korpusais, o tai leidžia labai efektyviai išsklaidyti šilumą per dvigubą konvekcijos ir spinduliavimo mechanizmą. Veikiant vardine srove, temperatūros kilimas jungčių gnybtuose išlieka ≤60K, o korpuso temperatūros kilimas išlieka ≤30K. Tai užtikrina stabilią šynų kanalų sistemos darbinę temperatūrą ilgą laiką, veiksmingai užkertant kelią izoliacijos senėjimui ir eksploatacinių savybių pablogėjimui, kurį sukelia perkaitimas, ir taip garantuojamas elektros paskirstymo sistemos patikimumas.

4. Visapusiška apsauga: pritaikoma sudėtingoms aplinkoms

Visiškai uždaro metalinio korpuso paviršius apdorojamas, pvz., anodavimas, elektroforezė arba antipireninė danga, kad būtų užtikrinta daugiapakopė apsauga nuo IP54 iki IP68. Standartiniai modeliai užtikrina apsaugą nuo dulkių ir purslų, atitinkančius tipiškų pramonės įmonių ir komercinių pastatų eksploatacinius reikalavimus. Vandeniui atsparūs modeliai apsaugo nuo trumpalaikio ar net nuolatinio panardinimo, todėl tinka drėgnoje aplinkoje, pavyzdžiui, požeminiuose komunalinių paslaugų tuneliuose ir vandens valymo įrenginiuose. Ugniai atsparūs modeliai gali palaikyti maitinimą daugiau nei 180 minučių esant ekstremalioms 960°C temperatūroms, užtikrinant patikimą gaisrinės saugos grandinių ir avarinio maitinimo sistemų apsaugą. Be to, „sumuštinių“ konstrukcijoje nėra ištisinių oro kanalų, todėl iš esmės pašalinamas „kamino efektas“ gaisro metu ir padidinamas sistemos priešgaisrinės saugos efektyvumas.

5. Modulinė konstrukcija patogiam montavimui

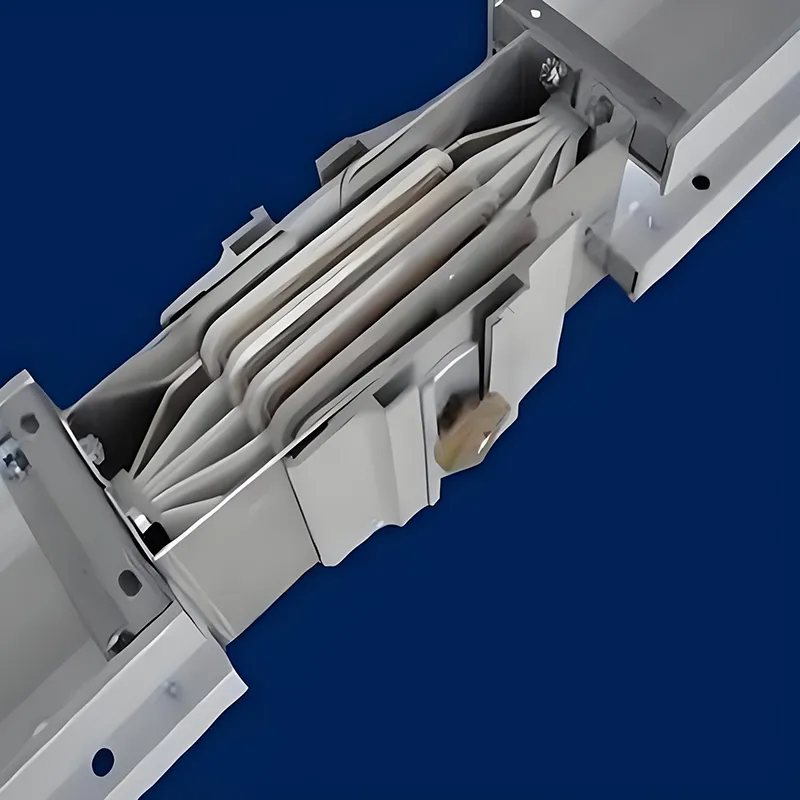

Autobusų sistemoje naudojami gamykloje surenkami standartiniai moduliniai mazgai. Montuojant vietoje, šie įrenginiai greitai sujungiami naudojant dvipusius sukimo momento valdomus varžtus ir diskines spyruokles. Ši konstrukcija leidžia montuoti ±4 mm nuokrypius, todėl žymiai sumažėja statybos sudėtingumas ir laiko sąnaudos. Kištukinius įrenginius galima įterpti į magistralę arba išimti iš jos bet kurioje vietoje, kol sistema lieka įjungta; „Pirmas prijungiamas, paskutinis atjungiamas“ įžeminimo konstrukcija užtikrina eksploatavimo saugumą. Be to, sistema palaiko mažiausiai 200 prijungimo ir išjungimo ciklų, leidžiančių lanksčiai prisitaikyti prie tokių reikalavimų, kaip gamybos linijos reguliavimas ir įrangos išplėtimas, o ateityje palengvinti priežiūrą ir modifikavimą.

Taikymo scenarijai

1. Pramonės gamybos sektorius

Tokių pramonės šakų, kaip automobilių gamyba, mechaninis apdirbimas, metalurgija ir chemija, gamybos cechuose varinių laidininkų sumuštinių tipo šynų sistemos suteikia stabilų pagrindinį galingos įrangos pagrindą, įskaitant didelius variklius, suvirinimo įrenginius ir automatizuotas gamybos linijas. Jų didelė srovės pralaidumo galia gali atlaikyti didelės apkrovos sąlygas, susijusias su dažnu mašinų paleidimu ir stabdymu, o jų modulinė prijungimo konstrukcija palengvina gamybos linijos reguliavimą ir naujos įrangos pridėjimą, taip padedant įmonėms pasiekti labai efektyvią gamybą.

2. Duomenų centrai ir sveikatos priežiūros įstaigos

Serverių klasteriai duomenų centruose ir didelės apimties medicinos įranga ligoninėse reikalauja išskirtinai aukšto energijos tiekimo tęstinumo ir stabilumo. Dėl mažų nuostolių šios magistralės sistemos charakteristikos sumažina energijos švaistymą perduodant energiją. Be to, išmanieji gaminių variantai gali integruoti temperatūros ir srovės stebėjimo modulius, leidžiančius nuotoliniu būdu valdyti ir prižiūrėti per RS485 arba belaidį perdavimą; tai leidžia realiu laiku stebėti įrangos būseną, užtikrinant patikimą galios užtikrinimą esant kritinėms apkrovoms.

3. Daugiaaukščių pastatų energijos paskirstymas

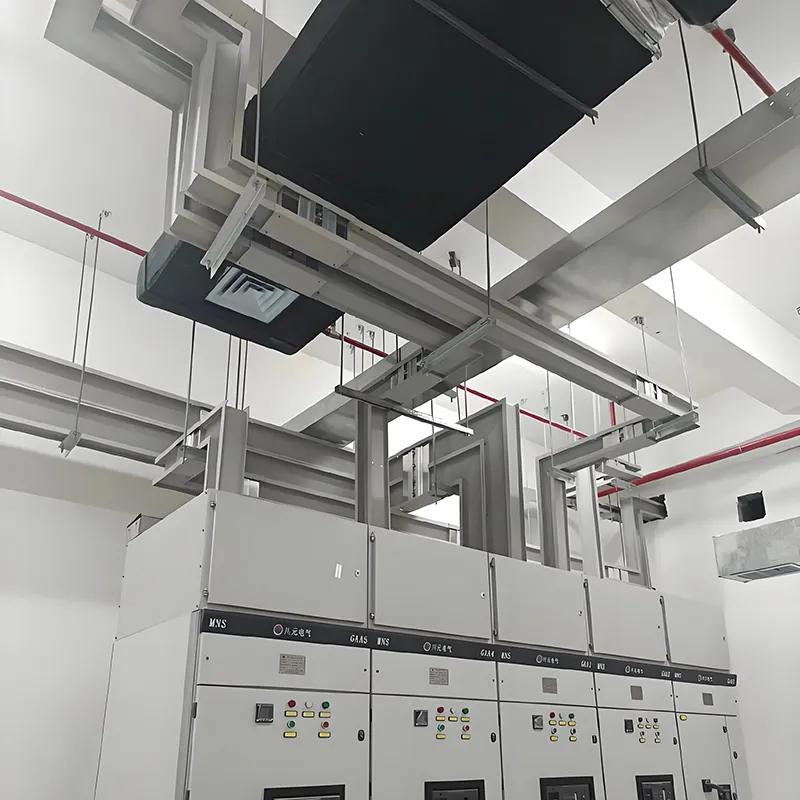

Daugiaaukščių pastatų elektros skirstomuosiuose stovuose vertikaliai įrengiami variniai-sandwich tipo magistraliniai vamzdžiai, kurie tarnauja kaip pagrindinės kiekvieno aukšto maitinimo linijos. Kompaktiška jų konstrukcija išsaugo vertingą šachto erdvę, o efektyvi šilumos išsklaidymo konstrukcija užtikrina stabilumą dideliais atstumais vertikaliai perduodant energiją, subalansuotą ir patikimą elektros tiekimą kiekviename biurų pastatų, viešbučių, gyvenamųjų kompleksų ir panašių konstrukcijų aukšte.

4. Specialios aplinkos sąlygos

Ypatingoms aplinkoms, kurioms būdinga didelė drėgmė, korozija arba dulkės, pvz., požeminiuose komunalinių paslaugų tuneliuose, geležinkelių tranzito sistemoms ir pakrantės objektams, galimi vandeniui ir korozijai atsparūs magistralių variantai. Dervos liejimo šynos, turinčios IP68 apsaugos laipsnį, yra pagamintos be metalinio korpuso ir yra visiškai sandarios; ši konstrukcija užtikrina ilgalaikį, stabilų veikimą atšiaurioje aplinkoje, efektyviai užkertant kelią įrangos gedimams dėl nepalankių aplinkos veiksnių.

Kokybės užtikrinimas ir įsipareigojimas teikti paslaugas

Nuolat pirmenybę teikiame kokybei. Siekiant užtikrinti visišką atitiktį tiek tarptautiniams, tiek nacionaliniams standartams, visi mūsų vario laidininko sumuštinio tipo šynos yra kruopščiai tikrinami gamykloje, įskaitant galios dažnio atsparumo įtampos bandymus, temperatūros kilimo bandymus ir trumpalaikio atsparumo srovės bandymus. Be to, savo klientams teikiame visapusišką aptarnavimą:

Profesionalios gaminių parinkimo gairės: siūlome pritaikytus gaminių pasirinkimo sprendimus, pritaikytus kiekvieno kliento specifiniams galios poreikiams, įrengimo aplinkai ir kitiems svarbiems veiksniams. Montavimo vietoje paslaugos: mūsų patyrusi montavimo komanda teikia konsultacijas ir montavimo paslaugas vietoje, užtikrindama tinkamą mūsų gaminių montavimą ir stabilų veikimą.

Pagalba ir priežiūra po pardavimo: Sukūrėme visapusišką aptarnavimo po pardavimo ir priežiūros sistemą, kad galėtume operatyviai patenkinti klientų remonto ir priežiūros poreikius ir užtikrinti ilgalaikį įrangos veikimą.

DUK

1. Kas yra 1600A „Sandwich Busway“?

1600A „Sandwich Busway“ yra žemos įtampos elektros paskirstymo sistema su kompaktiška sluoksnine (sumuštinių) struktūra, skirta saugiai ir efektyviai perduoti dideles sroves pramoniniuose, komerciniuose ir aukštybiniuose pastatuose.

2. Kokie pagrindiniai privalumai?

▪Didelės srovės galia (1600A)

▪Žemas temperatūros kilimas ir maža varža

▪Saugus ir patikimas su apsauga nuo trumpojo jungimo

▪Modulinė konstrukcija, skirta lanksčiam montavimui ir išplėtimui

3. Kur jis paprastai naudojamas?

▪Pramonės gamyklos ir gamybos linijos

▪Aukštybiniai pastatai, viešbučiai ir apartamentai

▪Duomenų centrai ir serverių patalpos

▪Prekybos centrai ir dideli viešieji objektai

4. Ar galima pritaikyti?

Taip, mūsų 1600A Sandwich Busway gali būti pritaikytas nestandartiniams ilgiams, išdėstymui, srovės įvertinimams ir ryšio sąsajoms pagal projekto reikalavimus.

5. Kaip lengvas montavimas?

Modulinė ir kompaktiška konstrukcija leidžia tiesias eigas, šakas ir greitą montavimą vietoje, sumažinant darbo ir montavimo laiką.

6. Kokius saugos standartus jis atitinka?

Mūsų magistralinis kelias yra išbandytas dėl trumpojo jungimo, atsparumo įtampai ir temperatūros kilimo, atitinkantis CCC, IEC ir kitus žemos įtampos paskirstymo standartus.

7. Kaip pasirinkti tinkamą autobusų kelią mano projektui?

Atsižvelkite į dabartinį įvertinimą, ilgį, diegimo aplinką ir išplėtimo poreikius. Mūsų techninė komanda konsultuoja ir projektuoja, kad išsirinktų optimalų sprendimą.

8. Kaip prižiūrėti autobusų taką?

Rekomenduojama reguliariai tikrinti, ar nėra dulkių, laisvų jungčių ir stebėti temperatūrą. Dėl tvirtos sumuštinių konstrukcijos reikia minimalios priežiūros.
