Žemos įtampos sumuštinių autobusas

Dėl savo kompaktiškos konstrukcijos, puikaus šilumos išsklaidymo ir tvirtos srovės pralaidumo, Low Voltage Sandwich Busway tapo pagrindiniu šiuolaikinių elektros paskirstymo sistemų pasirinkimu.

Pagrindinės konstrukcijos ir izoliacijos konfigūracija

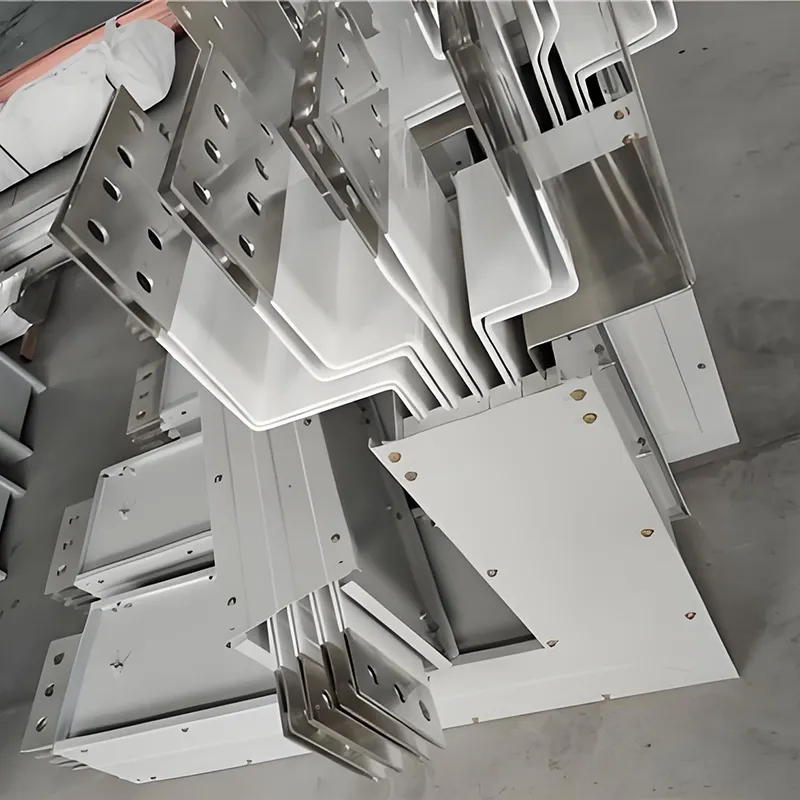

•Laidžio medžiaga: didelio grynumo elektrolitinis varis (grynumas ≥ 99,9%); Paviršius pasirinktinai gali būti padengtas sidabru arba alavu, kad būtų padidintas laidumas ir atsparumas oksidacijai.

Izoliacinės medžiagos:

• Standartinis tipas: naudojamos B ar aukštesnės klasės izoliacinės medžiagos (atsparumas temperatūrai: 130°C), pvz., poliesterio plėvelė, žėručio juosta ir kt., siekiant užtikrinti ilgalaikį veikimo patikimumą.

• Ugniai atsparus tipas: naudojamas sudėtinis žėručio juostos ir keraminės silikoninės gumos sluoksnis, galintis išlaikyti izoliacijos savybes net esant aukštai temperatūrai nuo 600°C iki 1000°C.

• Atsparus vandeniui / atsparus korozijai tipas: pasižymi H klasės poliesterio-imido arba epoksidinės dervos liejimo kapsulėmis; izoliacijos klasė siekia H klasę (180°C), kurios tarnavimo laikas viršija 50 metų.

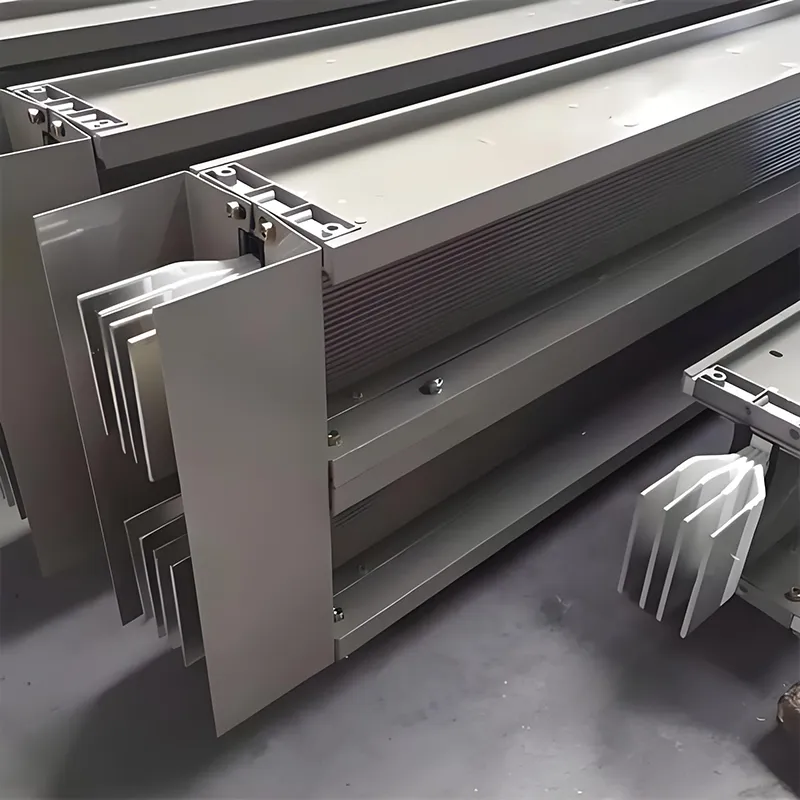

•"Sandwich" struktūros charakteristikos: Faziniai laidininkai yra sandariai sukrauti ir suspausti be oro tarpų; agregatas yra visiškai įkapsuliuotas ir suformuotas esant slėgiui, todėl žymiai sumažėja reaktyvumas ir įtampos kritimas.

Pagrindiniai elektros ir saugos parametrai

Temperatūros kilimas ir šiluminės charakteristikos kontrolė

Temperatūros kilimo ribos (esant 40°C aplinkos temperatūrai):

Jungčių gnybtai: ≤ 60 K (t. y. maksimali 100 °C)

Metalinis korpusas: ≤ 30 K (t. y. maksimali 70 °C)

Izoliacijos paviršius: ≤ 40 K (t. y. maksimali 80°C)

Šilumos išsklaidymo mechanizmas:

Laidininkų sukurta šiluma per izoliacinį sluoksnį yra nukreipiama į metalinį gaubtą, kur vėliau išsklaido per konvekciją ir spinduliuotę.

Aliuminio lydinio korpuse yra integruotas aušintuvo briaunas, kuris padidina šilumos išsklaidymo efektyvumą daugiau nei 30%.

Šiluminės ištvermės ribos:

Standartinis tipas: Ilgalaikė darbo temperatūra ≤ 130°C

Ugniai atsparus tipas: gali palaikyti nepertraukiamą maitinimą daugiau nei 90 minučių 960 ° C temperatūroje

Lietos dervos tipas: gali stabiliai veikti aplinkos temperatūros diapazone nuo -40°C iki 130°C

Apsaugos klasė (IP kodas) ir taikomos aplinkos

Mechaninės ir montavimo charakteristikos

Korpuso medžiaga:

Aliuminio lydinys: lengvas, atsparus korozijai ir puikiai išsklaido šilumą; tinkamas naudoti kaip apsauginis įžeminimo (PE) laidininkas.

Šaltai valcuotas plienas: didelis konstrukcijos stiprumas; padengtas antipirenais dažais, tinka ugniai atspariems darbams.

Dervos liejimas: turi nemetalinį gaubtą ir užtikrina visapusišką „keturių krypčių apsaugą“ – hidroizoliaciją, atsparumą korozijai, atsparumą sprogimui ir atsparumą dulkėms.

Diegimo būdas:

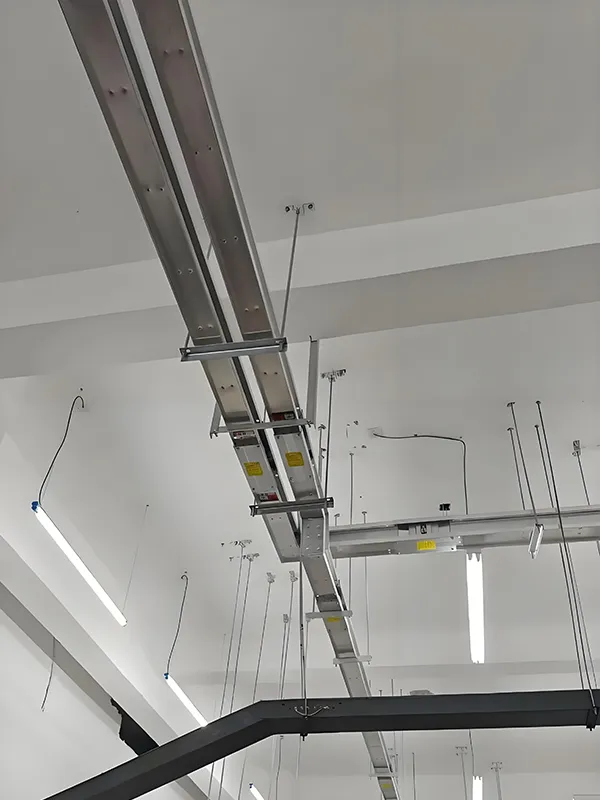

Palaiko horizontalų arba vertikalią pakabos tvirtinimą, reguliuojamas ±4 mm paklaidos diapazonas.

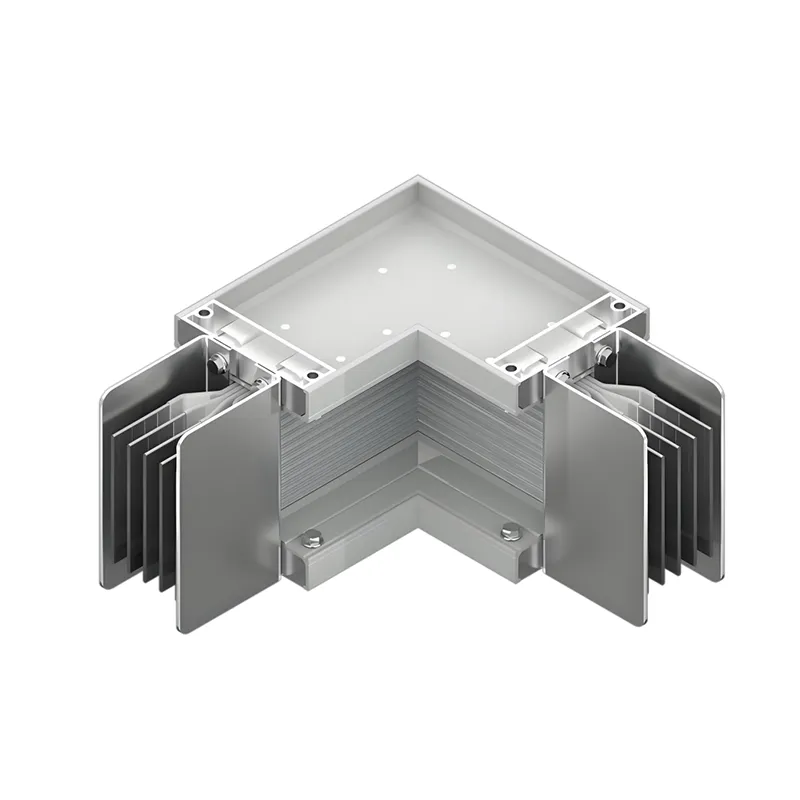

Atstumas tarp atramų/pakabų: ≤3 m tiesioms atkarpoms; ≤1,5 m lenktoms atkarpoms.

Ryšio technologija:

Vieno varžto greita jungtis: įrengtas sukimo momento valdymo mechanizmas, užtikrinantis minimalų kontaktinį pasipriešinimą.

Išmaniosios jungtys: palaiko priežiūros stebėjimo galimybes ir taip sumažina veikimo gedimo riziką.

Specializuotų technologijų plėtra

Ugniai atsparus šynų kanalas (NH tipas)‌

Atsparumo ugniai įvertinimas: pasirenkamos 1 valandos, 1,5 valandos, 2 valandų arba 3 valandų parinktys

Šilumos izoliacijos sluoksnis: aliuminio silikato pluošto veltinis (atsparumas temperatūrai: 1250 °C)

Išorinė danga: Blykstantys ugniai atsparūs dažai; greitai padidina šilumos laidumą veikiant ugniai, sulėtindamas šilumos perdavimą

Vandeniui atsparus šynų kanalas (lietas dervos tipas)‌

Apsaugos laipsnis: IP67–IP68

Izoliacinė medžiaga: neprisotinta poliesterio derva + neorganiniai užpildai, vientisai išlieti

Taikymo scenarijai: tranzitas geležinkeliu, chemijos gamyklos, pakrantės įrenginiai ir kita ėsdinanti arba drėgna aplinka

Išmanusis šynų kanalas

Integruoti temperatūros matavimo, srovės stebėjimo ir nuotėkio signalizacijos moduliai.

Palaiko RS485 arba belaidį perdavimą, kad būtų galima integruoti į pastatų automatikos sistemas.

DUK

1. Kas yra žemos įtampos sumuštinių magistralė?

„Low Voltage Sandwich Busway“ yra kompaktiška magistralinio maitinimo paskirstymo sistema, kurioje naudojami glaudžiai sukrauti laidininkai su izoliacija tarp fazių, užtikrinantys didelę srovės talpą, mažą varžą ir efektyvų energijos perdavimą šiuolaikiniams pastatams ir pramoniniams objektams.

2. Kokie yra daugiasluoksnės magistralės pranašumai, palyginti su tradiciniais kabeliais?

Palyginti su tradiciniais kabeliais, sumuštinių magistralės kanalų sistema užtikrina geresnį šilumos išsklaidymo, didesnę srovės galią, lengvesnį montavimą ir lanksčią plėtrą, todėl idealiai tinka dideliems elektros paskirstymo projektams.

3. Kur dažniausiai naudojamas žemos įtampos „Sandwich Busway“?

Jis plačiai taikomas duomenų centruose, komerciniuose pastatuose, gamyklose, oro uostuose, prekybos centruose ir daugiaaukščiuose pastatuose, kur reikalingas patikimas ir efektyvus energijos paskirstymas.

4. Kokios srovės galios žemos įtampos magistralinėms sistemoms?

Dauguma žemos įtampos magistralių sistemų palaiko srovę nuo 400A iki 6300A, priklausomai nuo projekto reikalavimų ir sistemos konstrukcijos.

5. Ar autobusų kelią galima pritaikyti konkretiems projektams?

Taip. Profesionalūs magistralių gamintojai ir tiekėjai, tokie kaip Fenghua Electric, gali pasiūlyti pasirinktinius magistralės sprendimus, pagrįstus esamu pajėgumu, įrengimo aplinka, apsaugos lygiu ir projekto išdėstymu.

6. Ar sumuštinių magistralė yra saugi pramoniniam elektros paskirstymui?

Taip. Aukštos kokybės žemos įtampos magistralės kanalų sistemos pasižymi stipria izoliacija, aukštu apsaugos lygiu ir patikimu atsparumu trumpajam jungimui, užtikrinantį saugų ir stabilų veikimą.

7. Kaip išsirinkti patikimą magistralės gamintoją ar tiekėją?

Prieš pirkdami turėtumėte įvertinti „busway“ gamintojo gamybos patirtį, sertifikatus, projekto atvejus, pritaikymo galimybes ir techninę pagalbą.

8. Kaip gauti „Low Voltage Sandwich Busway“ pasiūlymą?

Norėdami gauti tikslią žemos įtampos magistralės kainą, paprastai turite tiekėjui pateikti tokią informaciją, kaip srovės įvertinimas, magistralės ilgis, įrengimo tipas ir projekto brėžiniai.
