Kompaktiškų magistralių charakteristikos

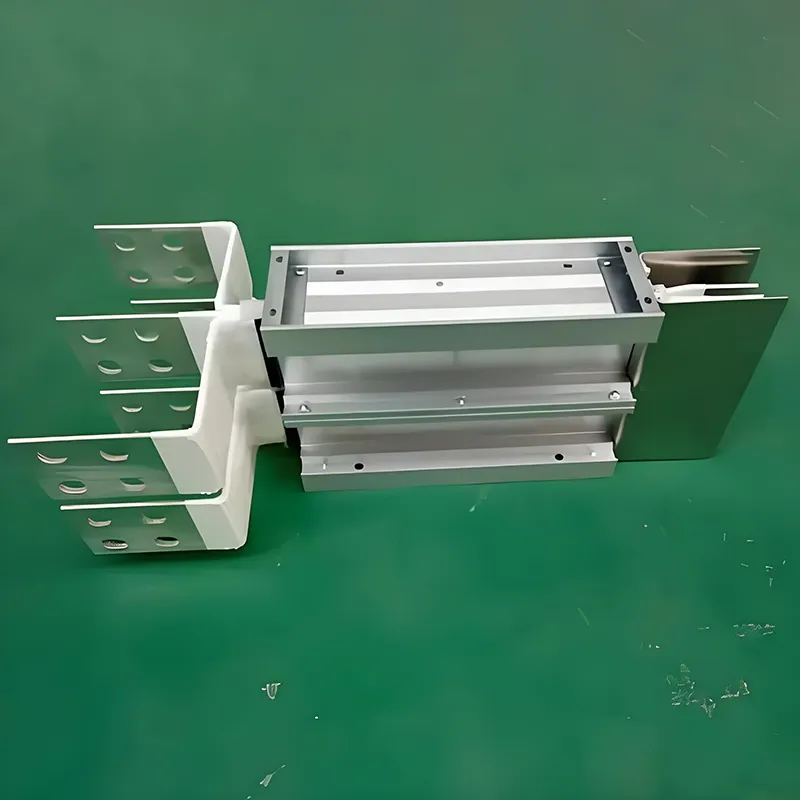

Kompaktiškas šynų kanalasyra pagrindinis komponentas žemos įtampos elektros paskirstymo sistemose, naudojamose didelėms srovėms perduoti. Jo charakteristikos apima kompaktišką struktūrą, efektyvų šilumos išsklaidymą, aukštą apsaugos laipsnį ir didelę srovės galią. Jis plačiai naudojamas scenarijuose, kai erdvė yra ribota, yra didelės srovės ir reikalingas aukštas apsaugos lygis, o tai labai skiriasi nuo oro izoliuotų šynų kanalų sistemų. Toliau pateikiamas išsamus jo funkcijų suskirstymas, suskirstytas į pagrindinius pranašumus, pagrindines charakteristikas, taikomus scenarijus ir apribojimus:

Pagrindinė struktūra ir veikimo charakteristikos

Kompaktiškas dizainas, taupantis erdvę: laidininkai ir izoliacijos sluoksniai tvirtai priglunda, be perteklinių oro tarpų; todėl bendras tūris ir svoris yra žymiai mažesni nei oro izoliuotų šynų kanalų. Erdvės ribotoje aplinkoje, pvz., daugiaaukščiuose pastatuose, duomenų centruose ir dirbtuvėse, kuriose gausu įrangos, ši konstrukcija smarkiai sumažina įrengimui reikalingą erdvinį pėdsaką, o tai yra vienas ryškiausių kompaktiškų šynų kanalų pranašumų.

Didelė srovės galia ir maži nuostoliai: laidininkai yra išdėstyti arti, todėl šilumos išsklaidymo keliai yra trumpi. Kartu su metalinio korpuso šilumos laidumu ir šilumos išsklaidymo savybėmis sistema pasižymi mažesniu temperatūros kilimu. Tai leidžia jai perduoti didesnes vardines sroves tame pačiame fiziniame tūryje (siekiančią iki 6300 A ir daugiau). Be to, įtampos kritimas yra minimalus, o elektros energijos perdavimo nuostoliai yra mažesni nei tradicinių kabelių ir oro izoliuotų šynų kanalų, todėl energijos paskirstymo efektyvumas yra didesnis.

Aukštas apsaugos laipsnis sudėtingoms aplinkoms: naudojant visiškai uždarą konstrukciją su integruota izoliacijos ir korpuso konstrukcija, sistema paprastai pasiekia IP54 arba IP66 apsaugos nuo patekimo (IP) reitingą, o kai kurie modeliai pasiekia IP68. Jis gali atlaikyti pramoninę aplinką, kuriai būdinga drėgmė, dulkės ir silpnos ėsdinančios dujos; Jis taip pat gali būti naudojamas lauke (reikalaujant specialių apsaugos priemonių), todėl jo taikymo sritis yra daug platesnė nei oro izoliuotų šynų kanalų.

Puikus elektrinis ir mechaninis našumas:

Elektrinis stabilumas: laidininkai yra tvirtai pritvirtinti, o tai puikiai atlaiko trumpąjį jungimą, taip pat puikų dinaminį ir šiluminį stabilumą, todėl sistema gali atlaikyti stiprios srovės trumpojo jungimo gedimų smūgį.

Mechaninis tvirtumas: metalinis korpusas turi integruotą vientisą liejimo dizainą, kuris pasižymi dideliu atsparumu smūgiams ir vibracijai, todėl tinka montuoti vibracijai jautriose aplinkose, pavyzdžiui, pramonės įmonėse ir didelės apimties įrangos patalpose.

Lankstus sriegimas ir patogus montavimas: Sistema palaiko išėmimo taškų išdėstymą bet kurioje pageidaujamoje šynos vietoje, kad būtų galima greitai tiekti maitinimą apkrovoms per įkišamus atjungimo įrenginius. Šis pritaikomumas atitinka apkrovos reguliavimo ir pajėgumų didinimo projektų reikalavimus. Be to, modulinis gamybos ir montavimo metodas palengvina greitą statybą, o vėlesnė priežiūra ir komponentų keitimas išlieka gana patogūs. II. Medžiagos ir proceso charakteristikos

Specializuotos izoliacinės medžiagos

Šerdies izoliacijos sluoksnyje paprastai naudojamos aukštai temperatūrai atsparios, ugniai atsparios izoliacinės plėvelės arba miltelinio dažymo medžiagos. Šios medžiagos pasižymi stabiliomis izoliacinėmis savybėmis, puikiomis antipireno ir senėjimo savybėmis, visiškai atitinka žemos įtampos elektros paskirstymo sistemų saugos standartus.

Aukštos kokybės laidininkų pasirinkimas

Varinės arba aliuminio šynos paprastai naudojamos kaip pagrindiniai laidūs elementai. Jų paviršiai yra apdorojami nuo korozijos, pvz., skardos, siekiant sumažinti atsparumą sąlyčiui ir padidinti laidumo efektyvumą bei tarnavimo laiką.

Taikomi scenarijai ir apribojimai

Taikomi scenarijai

Daugiaaukščių pastatų pagrindinės skirstomosios magistralės ir grindų lygio maitinimo sistemos;

Vietos, kuriose yra ribota erdvė ir griežti apsaugos reikalavimai, pvz., duomenų centrai, įrangos patalpos, dideli prekybos centrai ir ligoninės;

Maitinimo sistemos įrangai, veikiančiai esant didelėms srovėms apkrovoms arba sudėtingoje aplinkoje, pavyzdžiui, pramonės įmonėse, metalurgijos įrenginiuose ir chemijos gamyklose;

Energijos paskirstymo sistemoms taikomi griežti įrengimo vietos apribojimai arba toms, kurias reikia dažnai didinti ir keisti.
