Kokie yra uždarųjų šynų kanalų sistemų taikymo scenarijai?

Uždara šynamagistralinės sistemos yra pagrindinė žemos įtampos elektros paskirstymo tinklų įranga, palengvinanti didelės srovės, tolimojo ir labai patikimo maitinimo šaltinį. Pagrindiniai jų taikymo scenarijai yra susiję su keturiais pagrindiniais reikalavimais: ribota erdvė, didelės srovės perdavimas, griežti apsaugos poreikiai ir poreikis dažnai plėsti pajėgumus. Šios sistemos apima įvairius sektorius, įskaitant komercinius pastatus, pramoninius objektus ir duomenų centrus. Remiantis jūsų ankstesniu užklausimu dėl dviejų pagrindinių uždarųjų šynų tipų – oro izoliuotų ir kompaktiškų (sumuštinių) tipų – jų taikymo scenarijus galima suskirstyti į kategorijas pagal aplinką, kartu išskiriant kiekvieno konkretaus šynų tipo tinkamumą:

I. Pastatų energijos paskirstymas (labiausiai paplitęs taikymo sektorius)

1. Daugiaaukščiai pastatai (biurų bokštai, viešbučiai, butai, mišraus naudojimo kompleksai)

Pagrindiniai reikalavimai: Grindų lygio maitinimo šaltinis, didelės srovės vertikalūs stovai, naudingo pastato ploto padidinimas ir galimybė prisitaikyti prie būsimų pastato funkcijų ar išplanavimo pokyčių.

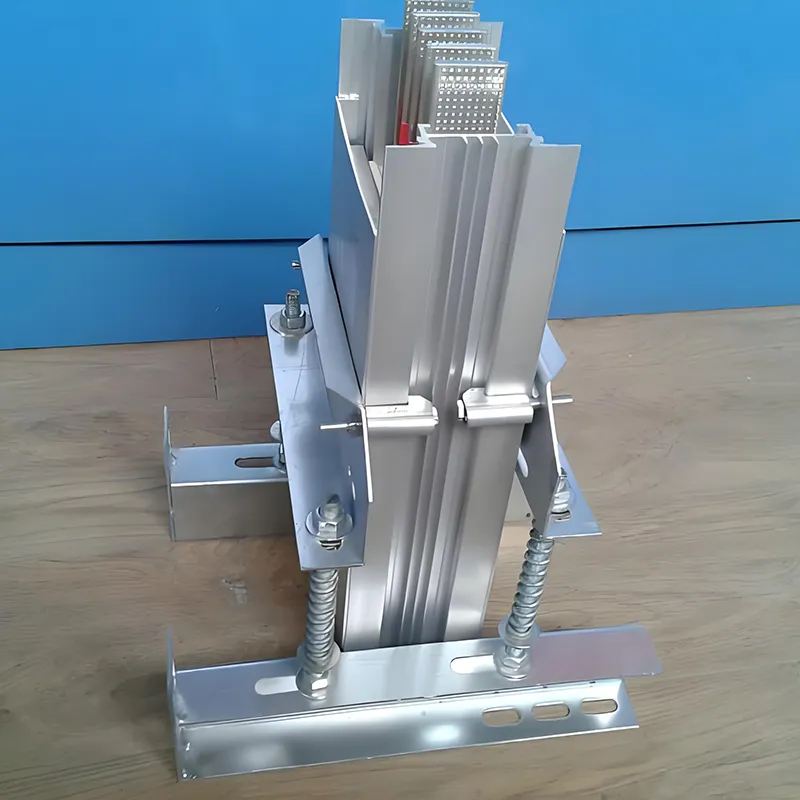

Tinkami tipai: pirmiausia kompaktiškas (sumuštinis) šynų kanalas (dėl erdvės apribojimų); Oru izoliuotas šynų kanalas gali būti pasirinktas tam tikroms sausoms, viešosioms patalpoms.

Naudojimo vietos: vertikalūs stovai, besitęsiantys nuo transformatorių/skirstymo spintų iki grindų lygio skirstomųjų lentų, taip pat horizontalūs paskirstymo tinklai; šios sistemos pakeičia tradicinius kabelius, kad išspręstų problemas, susijusias su ilgalaikio ir didelės srovės paskirstymu.

2. Didelio masto viešieji pastatai (parodų centrai, sporto stadionai, oro uostų terminalai, greitųjų traukinių stotys)

Pagrindiniai reikalavimai: centralizuotas aukštos srovės maitinimo šaltinis (apšvietimui, ŠVOK, eskalatoriams ir avarinėms sistemoms), paprastas montavimas ir greito pajėgumo išplėtimo galimybės.

Tinkami tipai: tiek kompaktiški (sumuštinis), tiek oro izoliuoti tipai yra perspektyvūs variantai, parenkami atsižvelgiant į aplinkos sausumą; Kompaktiškam tipui paprastai teikiama pirmenybė didelės srovės zonoms.

Naudojimo vietos: Vidinis paskirstymo tinklas visoje renginio vietoje, taip pat elektros tiekimo linijos įrangos patalpose, leidžiančios prireikus laikinai pridėti elektros apkrovas.

3. Ligoninės, mokyklos ir tyrimų institucijos

Pagrindiniai reikalavimai: Saugus ir stabilus maitinimo šaltinis, maži energijos nuostoliai, atsparumas dulkėms ir drėgmei bei paprasta priežiūra (ypač ligoninėse reikalaujama itin aukšto maitinimo tęstinumo lygio).

Tinkami tipai: Oru izoliuotas šynų kanalas tinka sausoms vietoms, o kompaktiškas (sumuštinis) šynų kanalas rekomenduojamas drėgnoje aplinkoje (pvz., laboratorijose, steriliuose tiekimo centruose).

Taikymo vietos: Specialūs skirstomieji tinklai, skirti operacinėms, intensyviosios terapijos skyriams (ICU) ir tyrimų laboratorijoms, taip užtikrinant maitinimo patikimumą. II. Pramonės gamybos sektorius

1. Standartiniai pramonės įrenginiai (mašinų gamyba, elektronikos surinkimas, lengvoji gamyba)

Pagrindiniai reikalavimai: Maitinimas stiprios srovės įrangai (štampavimo presams, suvirinimo įrangai, gamybos linijoms), lanksčios sriegimo galimybės ir prisitaikymas prie gamybos linijų atnaujinimų ir modifikacijų.

Tinkami tipai: kompaktinės šynų sistemos (didelė srovės talpa, aukštas apsaugos laipsnis); Sausoms dirbtuvėms taip pat gali būti pasirenkami oro izoliacijos tipai.

Taikymo vietos: Pagrindinės elektros paskirstymo magistralės dirbtuvėse, specialios maitinimo linijos didelės apimties gamybos įrangai; palaiko greitą maitinimo reguliavimą plečiant arba perkeliant gamybos liniją.

2. Sunkioji pramonė / specializuota pramonė (metalurgija, chemija, kasyba, automobilių gamyba)

Pagrindiniai reikalavimai: Aukštas apsaugos lygis (atsparus dulkėms, drėgmei, atsparus korozijai), atsparumas vibracijai, atsparumas trumpojo jungimo smūgiams ir nuolatinis didelės srovės maitinimas.

Tinkami tipai: Aukštos apsaugos kompaktiškos šynų sistemos (IP54 ir aukštesnės); korozijai atsparios uždaros šynų sistemos parenkamos tam tikroms korozinėms aplinkoms.

Taikymo vietos: Maitinimas kritinei įrangai metalurgijos dirbtuvėse, chemijos gamybos linijose, kasybos paskirstymo patalpose ir automobilių surinkimo gamyklose; sukurtas atlaikyti atšiaurias pramonės sąlygas.

III. Duomenų centrai ir serverių kambariai

1. Didelio masto duomenų centrai ir debesų kompiuterijos įrenginiai

Pagrindiniai reikalavimai: itin didelis srovės perdavimas, maži galios nuostoliai, didelis patikimumas, kompaktiškas dizainas (atsižvelgiant į tai, kad serverio patalpoje yra daugiau vietos) ir greitas mastelio keitimas.

Tinkami tipai: Aukštos apsaugos kompaktiškos šynų sistemos (pagrindinis pasirinkimas); tam tikrose zonose naudojamos ugniai atsparios uždaros šynų sistemos.

Taikymo vietos: UPS maitinimo šaltinis serverių patalpose, pagrindiniai skirstomieji kanalai, jungiantys paskirstymo spintas su serverių stovais, ir maitinimo linijos atsarginiams maitinimo šaltiniams (dyzeliniams generatoriams); atitinka IT įrangos didelio tankio ir didelės srovės galios poreikius.

2. Ryšio bazinės stotys ir duomenų kambariai

Pagrindiniai reikalavimai: lauko / pusiau lauko aplinkos apsauga, stabilus maitinimo šaltinis ir paprastas montavimas.

Tinkami tipai: lauko sąlygomis naudojamos uždaros šynų sistemos, pritaikytos konkrečioms bazinių stočių aplinkos sąlygoms.

IV. Specializuotos funkcijos ir specifiniai taikymo scenarijai

1. Avarinis maitinimo šaltinis ir priešgaisrinės apsaugos sistemos

Pagrindiniai reikalavimai: maitinimo tęstinumas, atsparumas ugniai ir sauga.

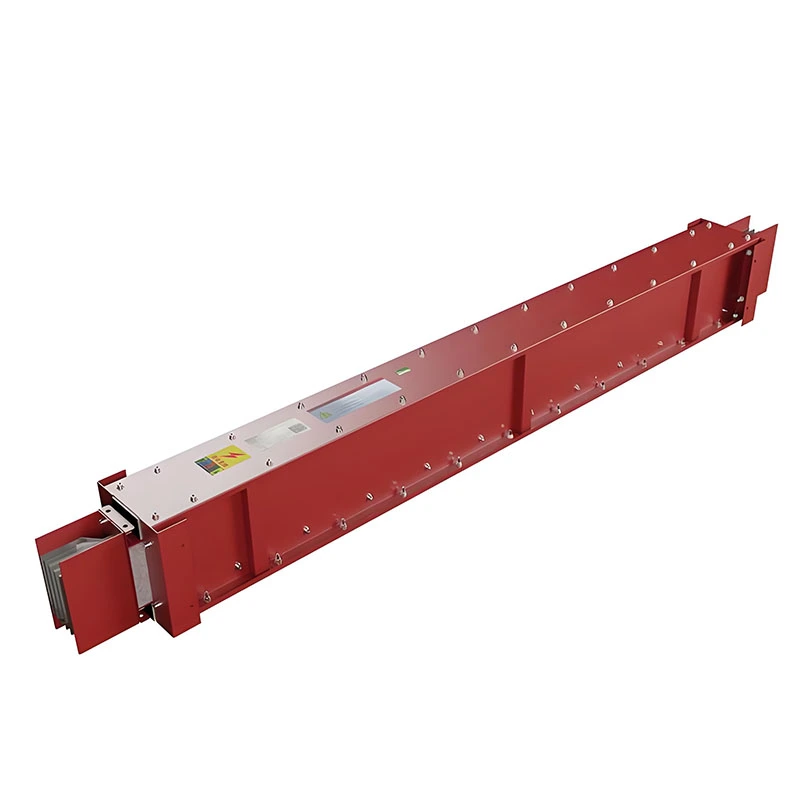

Tinkami tipai: Ugniai atsparios uždaros šynų sistemos (atitinkančios nacionalinius priešgaisrinės saugos kodeksus). Taikymo sritys: Priešgaisrinės saugos įrangos maitinimo grandinės, įskaitant gaisrinius siurblius, gaisrinius liftus, avarinį apšvietimą ir dūmų ištraukimo ventiliatorius, užtikrinančios nenutrūkstamą svarbiausių sistemų veikimą gaisro metu.

2. Nauja energetika ir infrastruktūra

Pagrindiniai reikalavimai: didelė srovės talpa, perdavimas dideliais atstumais ir didelis stabilumas.

Tinkami tipai: pirmiausia kompaktiškos šynų kanalų sistemos.

Taikymo sritys: fotovoltinių elektrinių energijos paskirstymo sistemos, įkrovimo stočių grupių maitinimo grandinės ir pagrindiniai miesto geležinkelio tranzito stočių ir depų energijos paskirstymo tiekėjai.
