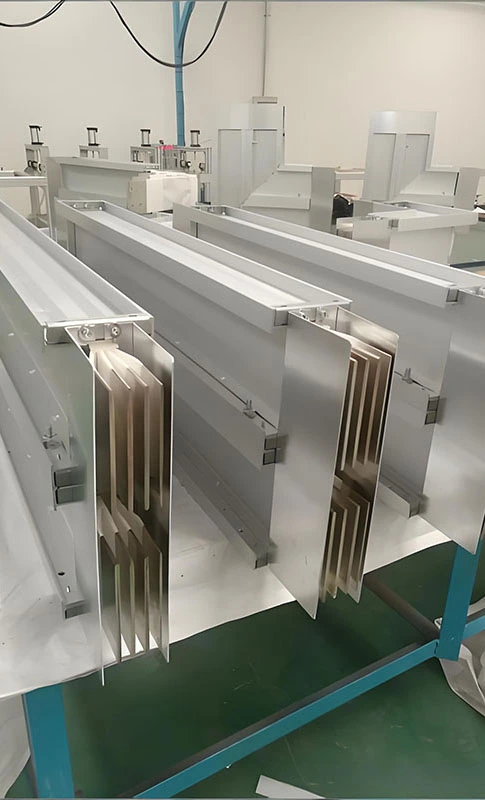

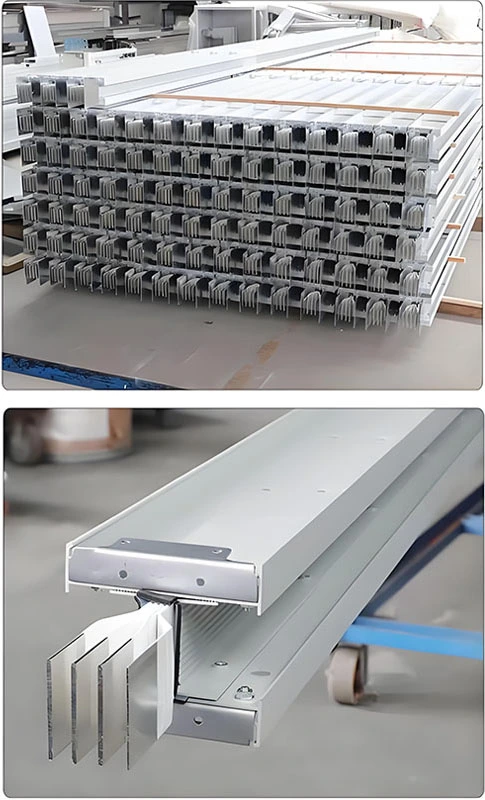

Žemos srovės uždara magistralė

Tiksli aprėptis silpnos srovės energijos paskirstymui

Mažos srovės uždaroji magistralė skirta viso scenarijaus mažos apkrovos energijos paskirstymui, kai vardinė srovė yra 25 A–400 A. Jis palaiko kintamosios srovės trifazes keturių arba penkių laidų sistemas, kurių vardinė įtampa iki 660 V ir 50 Hz arba 60 Hz dažniai. Kaip profesionalus Kinijos gamintojas ir tiekėjas, „Fenghua Electric“ teikia sprendimus, idealiai tinkančius mažoms komercinėms patalpoms, biuro šakų grandinėms, automatikos valdymo spintelėms ir medicinos laboratorinei įrangai. Galimi tiek oro, tiek kompaktiškos izoliacijos tipai, skirti lanksčiam, pritaikytam galios perdavimui.

Pagrindiniai tipai: dvigubi sprendimai įvairioms reikmėms

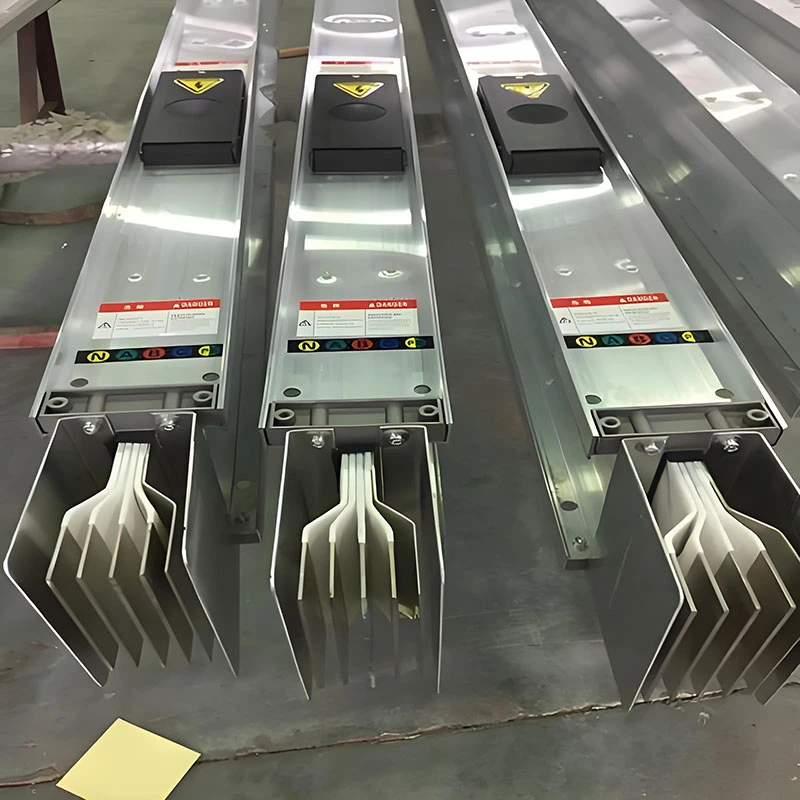

1. Oru izoliuotas autobusas

Turėdama oro tarpo izoliacijos konstrukciją kartu su epoksidiniais izoliacijos blokeliais, ši sistema užtikrina aukštą izoliacijos varžą (≥100MΩ) ir be gedimų atlaiko 3750V maitinimo dažnio įtampą 1 minutę. Dizainas pagerina šilumos išsklaidymą, išlaikant laidininko temperatūrą žemesnę nei 60 °C, o korpuso kilimą ne daugiau kaip 30 K. Korpusas pagamintas iš šaltai valcuoto plieno arba aliuminio-magnio lydinio su sustiprinta gofruota konstrukcija, užtikrinančia stiprias mechanines savybes. Didelio grynumo variniai T2 laidininkai (≥99,95%) su skardavimu užtikrina mažą varžą ir stabilų laidumą. Aliuminio laidininkai yra neprivalomi ekonomiškiems projektams.

2. Kompaktiška izoliuota magistralė

Šiam tipui naudojama epoksidinė derva arba pažangios polimerinės medžiagos, kad būtų sandariai apvynioti laidininkai, kartu su ugniai atspariais XLPE termosusitraukiančiais vamzdeliais, atitinkančiais RoHS aplinkosaugos standartus. Kompaktiška konstrukcija sumažina erdvės poreikį ir apsaugo nuo gaisro pavojaus dėl dūmtraukio, taip padidindama priešgaisrinę saugą. Su apsaugos laipsniais iki IP54, jis gerai veikia drėgnoje ir dulkėtoje aplinkoje. Optimizuota konstrukcija sumažina varžą ir galios nuostolius, užtikrinant aukštą perdavimo efektyvumą esant ≤2,5% įtampos kritimui per 110 m. Šiltinimo sistema patikimai veikia nuo -200°C iki +200°C, tarnavimo laikas viršija 30 metų.

Išskirtinis našumas: griežti standartai užtikrina stabilų veikimą

Sertifikuotas kokybės užtikrinimas

Low Current Enclosed Busway gaminamas griežtai laikantis tarptautinių standartų. Kiekvienas įrenginys prieš pristatymą visapusiškai išbandomas, užtikrinant pastovią kokybę, patikrintą veikimą ir patikimą energijos perdavimą įvairioms reikmėms.

Aukštas apsaugos lygis (IP40–IP65)

Korpusas sukurtas su apsaugos nuo IP40 iki IP65 reitingais, o naudoti lauke galima naudoti aukštesnius įvertinimus. Pažangi pradūrimo kniedijimo technologija sukuria vientisą, visiškai uždarą struktūrą, pagerina sandarinimo efektyvumą ir efektyviai apsaugo nuo dulkių ir drėgmės patekimo. Jis puikiai tinka atšiaurioms aplinkoms, tokioms kaip didelė drėgmė, jūrinis klimatas ir druskos rūko sąlygos, o atsparumas įrodytas 2000 valandų druskos purškimo bandymais.

Stiprus atsparumas trumpajam jungimui ir vibracijai

Sistema pasižymi puikiu trumpojo jungimo atsparumu. Aliuminio arba mažo magnetinio plieno korpusas sumažina sūkurinių srovių nuostolius ir šiluminį kilimą, pagerindamas srovės efektyvumą. Įmontuotos smūgius sugeriančios konstrukcijos apsaugo vidinius laidininkus ir izoliacijos komponentus nuo mechaninės vibracijos ir išorinio poveikio. Lanksčios jungtys ir guminės izoliacinės trinkelės dar labiau padidina sistemos stabilumą prijungus prie transformatorių ar paskirstymo įrangos.

Saugi ir efektyvi įžeminimo sistema

Integruota įžeminimo konstrukcija naudoja labai laidų aliuminio lydinio korpusą, kurio skerspjūvio plotas yra žymiai didesnis nei paties laidininko. Tai užtikrina mažą atsparumą įžeminimui, atitinka saugos standartus ir užtikrina patikimą apsaugą tiek įrangai, tiek operatoriams.

Patogus montavimas ir priežiūra: sumažinamos visos projekto gyvavimo ciklo išlaidos

Lankstūs montavimo būdai: palaiko kelių krypčių montavimą – tiek horizontalų, tiek vertikalią – ir gali būti greitai pritvirtinamas prie elektrinių stovų, įrangos patalpų ar lubų naudojant tvirtinimo kronšteinus. Modulinė konstrukcija palengvina greitą surinkimą; standartinės sekcijos yra 3 m, 6 m arba 8 m ilgio (pritaikomos pagal vartotojo specifikacijas). Be to, išleidimo angos gali būti išdėstytos bet kurioje pageidaujamoje vietoje pagal kliento poreikius, jei atstumas tarp išvadų yra ne mažesnis kaip 0,6 metro. Šis lankstumas leidžia patogiai ateityje išplėsti pajėgumus ir koreguoti maršrutą, žymiai sutrumpinant montavimo ciklą.

Į naudotoją orientuoto dizaino detalės

Išjungimo įtaisai turi ≥200 ciklų įkišimo/išjungimo trukmę. Kartu su jungtimis, turinčiomis fazių klaidų prevencijos konstrukciją, montavimo klaidų rizika smarkiai sumažėja.

Naudojant užpakalinės jungties montavimo metodą, jungiamųjų varžtų tvirtinimui reikia tik vieno veržliarakčio, todėl operacija yra paprasta ir neskausminga. Visuose gaminiuose su įvairiais dabartiniais įvertinimais naudojama standartizuota dengiamoji plokštė, užtikrinanti aukštą standartizacijos laipsnį, tvirtą pakeičiamumą ir patogų sąsajos pritaikymą talpos reguliavimui.

Įrengta gofruotomis kompensacinėmis jungtimis, sistema leidžia reguliuoti dviem laipsniais – tiek horizontaliai, tiek vertikaliai. Tai ne tik prisitaiko prie išsiplėtimo ir susitraukimo, kurį sukelia temperatūros svyravimai, bet ir kompensuoja struktūrinius nukrypimus, atsirandančius dėl pamatų nusėdimo. Ši naujovė pašalina tradicinių slankiojančių plokščių išsiplėtimo įtaisų trūkumus, tokius kaip prastos apsaugos įvertinimai, sudėtingas montavimas ir nepatikimas veikimas.

Supaprastinta techninės priežiūros schema: atliekant įprastinę priežiūrą, reikia tik periodiškai tikrinti jungties sandarumą ir korpuso korpuso vientisumą. Kilus problemoms, tokioms kaip sumažėjęs izoliacijos stiprumas, vidiniai komponentai gali išdžiūti trumpą laiką veikiant be apkrovos. Jei įvyktų vietinis perkaitimas, problemą galima greitai išspręsti pašalinus jungties taškų triktis arba pakoregavus apkrovą, todėl priežiūros išlaidos bus mažesnės.

Tipiški taikymo scenarijai

Žemos srovės uždaroji magistralė plačiai naudojama:

▪Komerciniai biurai, skirti apšvietimo ir įrangos elektros paskirstymui

▪Pramoninės valdymo spintų ir PLC automatikos sistemos

▪Medicininė ir laboratorinė aplinka, kuriai reikalinga stabili, švari galia

▪Žemos įtampos ir avarinių sistemų infrastruktūros kūrimas

▪Gamykliniai atnaujinimai, kai reikalingas efektyvus modifikavimas

Atrankos vadovas: Mokslinis projekto reikalavimų atitikimas

Srovės įvertinimo pasirinkimas: pasirinkite tinkamą įvertinimą pagal faktinę apkrovos srovę; rekomenduojama numatyti 10–20 % saugos ribą, kad būtų galima patenkinti būsimus pajėgumų plėtros poreikius ir užtikrinti ilgalaikį gaminio stabilumą.

Izoliacijos tipo pasirinkimas: Sausai aplinkai su žema aplinkos temperatūra ir minimaliais srovės svyravimais pirmenybė teikiama oro izoliacijos sistemoms; ribotos erdvės, didelės drėgmės ar dulkėtoms aplinkoms rekomenduojamos kompaktiškos izoliacijos sistemos.

Apsaugos klasės nustatymas: standartiniams patalpų scenarijams pakanka IP40 įvertinimo; lauko arba drėgnoje/dulkėtoje aplinkoje užtikrinti ne žemesnę kaip IP54 apsaugos klasę; jūrinio klimato aplinkai rekomenduojami aukštesnės apsaugos klasės produktai.

Laidininkų medžiagos: projektams, kuriuose yra nuolatinės didelės apkrovos arba kuriems reikalingas išskirtinis stabilumas, pirmenybė teikiama variniams laidininkams; projektams su ribotu biudžetu ir minimaliais apkrovos svyravimais galima pasirinkti aliuminio lydinio laidininkus.

Tinkinimas pagal specialius reikalavimus: jei turite konkrečių reikalavimų dėl diegimo aplinkos, esamų įvertinimų ar funkcinių savybių, susisiekite su mūsų profesionalų komanda; pateiksime jums pritaikytą produkto sprendimą, pritaikytą jūsų poreikiams.
