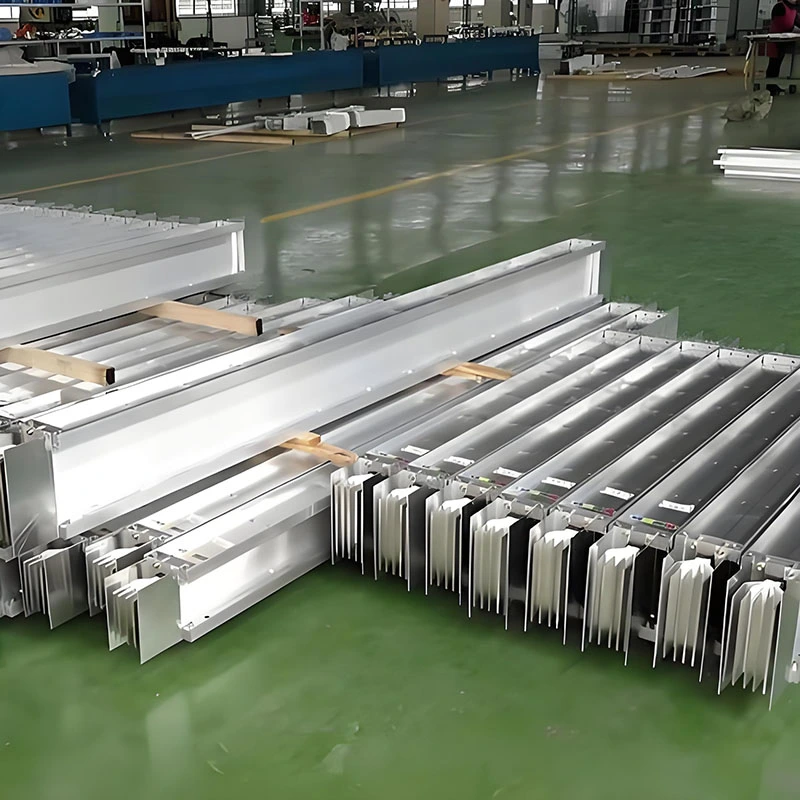

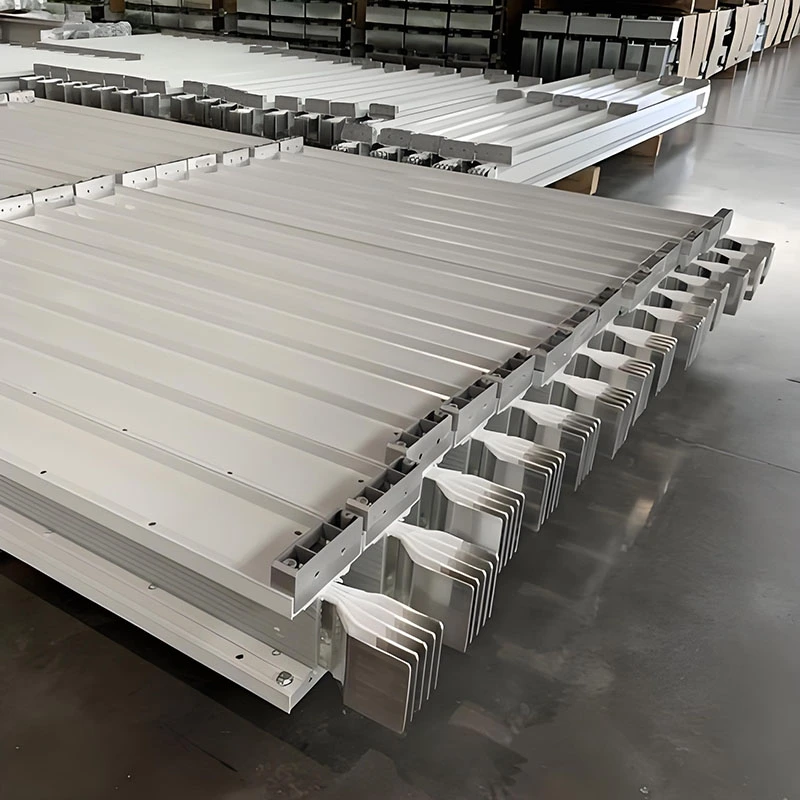

Vidutinės srovės uždara magistralė

Kaip patyręs Kinijos magistralinių kelių gamintojas ir gamykla, „Fenghua Electric“ integruoja pažangias gamybos technologijas ir griežtą kokybės kontrolę, kad pateiktų aukšto efektyvumo, ilgaamžiškumo ir saugumo magistralės sistemas.

Įprastos programos apima:

Pramonės dirbtuvių energijos paskirstymas

Komerciniai pastatai ir prekybos centrai

Daugiaaukščių pastatų vertikalus energijos perdavimas

Ligoninės ir duomenų centrai

Infrastruktūra ir dideli viešieji objektai

Kas yra vidutinės srovės uždaroji magistralė?

Fenghua Electric Medium Current Enclosed Busway yra modulinė elektros paskirstymo sistema, skirta saugiai ir efektyviai perduoti vidutinio lygio elektros energiją. Jis pakeičia tradicines kabelių sistemas, siūlydamas didesnę srovės galią, geresnį šilumos išsklaidymą ir lengvesnį montavimą, todėl plačiai naudojamas šiuolaikiniuose elektros paskirstymo tinkluose.

Ši sistema tinka kintamos srovės trifazėms keturių arba penkių laidų sistemoms, kurių vardinė įtampa iki 660V ir dažnis 50/60Hz.

Pagrindiniai produktų tipai

1. Oro izoliacija vidutinės srovės uždara magistralė

▪Dviguba izoliacija: oro tarpas + epoksidiniai izoliacijos blokeliai

▪Puikios šilumos išsklaidymo savybės

▪Tinka sausai ir stabiliai aplinkai

▪Gofruotas korpusas padidina mechaninį stiprumą

2. Kompaktiška izoliuota vidutinės srovės uždara magistralė

▪Visiškai uždaryta epoksidine arba polimerine izoliacija

▪Taupantis erdvę ir atsparus dulkėms / drėgmei

▪Uždegimą slopinančios medžiagos, atitinkančios RoHS

▪ Idealiai tinka didelės drėgmės arba ribotos erdvės aplinkai

Techninės specifikacijos: griežti standartai užtikrina išskirtinį našumą

Produkto akcentai

Išskirtinis trumpojo jungimo atsparumas: turi korpusą, pagamintą iš aliuminio (arba mažo magnetinio plieno plokštės), kuris efektyviai sumažina konstrukcijos įkaitimą, kurį sukelia sūkurinės arba cirkuliuojančios srovės. Tai sumažina uždaros šynos korpuso temperatūrą, sumažina galios nuostolius, padidina srovės pralaidumą ir sumažina elektromagnetines jėgas, taip užtikrinant efektyvią sistemos saugą trumpojo jungimo gedimo atveju.

Daugiasluoksnė vibracijos slopinimo konstrukcija: sąsajose su transformatoriais, generatoriais ir skirstomosiomis spintelėmis naudojamos lanksčios jungtys arba pinti variniai dirželiai; tarp korpuso sekcijų įkišamos guminės trinkelės, kurios slopina vibraciją. Šynų kanalų korpuse yra papildomai sumontuoti amortizatoriai, kurie užtikrina elastingą izoliatorių ir laidininkų atramą, efektyviai užkertant kelią mechaninių virpesių ir seisminių bangų sukeliamiems pažeidimams.

Optimizuotas šilumos perdavimo efektyvumas: išorinis paviršius padengtas šviesiai pilkais dažais, kad būtų sumažinta matomos šviesos sugertis, o vidinis paviršius padengtas juodais dažais, siekiant sustiprinti vidinės šilumos spinduliavimą į korpusą. Ši dvigubos dangos strategija taip pat apsaugo nuo koronos iškrovos ir žymiai pagerina bendrą šilumos išsklaidymo efektyvumą.

Atsparumas kondensatui ir korozijai: sienų sankryžose įrengiamos sieninės įvorės, kurios visiškai izoliuoja uždaros šynos lauko ir vidaus dalis ir taip apsaugo nuo kondensato, kurį sukelia temperatūros svyravimai. Sistemose, kurių srovės stiprumas ≥ 3000A, visos jungtys yra padengtos sidabru, kad būtų išvengta elektrolitinės korozijos, ypač pakrantės lauko aplinkoje arba aplinkoje, kurioje yra didelė elektrocheminės korozijos rizika, tuo pačiu sumažinant kontaktinį pasipriešinimą.

Sumanus temperatūros stebėjimas: sandarūs stebėjimo langai yra strategiškai išdėstyti jungčių tarp uždaros šynos ir transformatorių, generatorių ar skirstomųjų spintų vietose. Šie langai leidžia tiesiogiai matuoti temperatūrą naudojant temperatūrai jautrius lipdukus arba tolimojo infraraudonųjų spindulių šiluminio vaizdo prietaisus, leidžiančius realiu laiku stebėti šynų sistemos veikimo būseną.

Patogus montavimas ir nebrangi priežiūra

„Fenghua Electric Medium Current Enclosed Busway“, kaip patikimas Kinijos gamintojas ir tiekėjas, siūlo lankstų montavimą ir lengvą priežiūrą, taip padedant sumažinti bendras projekto gyvavimo ciklo išlaidas.

Lankstus montavimas: palaiko tiek horizontalų, tiek vertikalų montavimą su laikikliais elektros stovuose, įrangos patalpose arba po lubomis. Gofruotos kompensacinės jungtys kompensuoja šiluminį plėtimąsi ir pamatų nusėdimą, todėl užtikrina greitą ir patikimą montavimą.

Modulinis ir patogus naudoti: greitas surinkimas, lengvas maršruto reguliavimas ir talpos išplėtimas. Kištukiniai įrenginiai turi fazių klaidų prevenciją, o standartizuotos dengiamosios plokštės užtikrina aukštą pakeičiamumą visuose srovės lygiuose.

Supaprastinta priežiūra: atliekant įprastinius patikrinimus pagrindinis dėmesys skiriamas jungties sandarumui ir korpuso apsaugai. Smulkias problemas, tokias kaip izoliacijos kritimas arba vietinis perkaitimas, galima greitai išspręsti, sumažinant prastovos laiką ir sumažinant priežiūros išlaidas.

Taikymo scenarijai

Pagrindiniai elektros skirstymo magistralės vidutinio ir didelio masto elektros įrangai pramonės dirbtuvėse

Pagrindinės aukšto lygio elektros paskirstymo sistemos komerciniuose pastatuose, tokiuose kaip dideli prekybos centrai ir biurų kompleksai

Vertikalios elektros perdavimo stovai daugiaaukščiuose pastatuose

Maitinimo grandinės kritinėms apkrovoms įrenginiuose, kuriems taikomi griežti energijos tiekimo stabilumo reikalavimai, pavyzdžiui, ligoninėse ir duomenų centruose

Vidutinės apkrovos zonų energijos perdavimo atnaujinimas senesnių pramonės įmonių renovacijos projektuose

Atrankos vadovas: Mokslinis projekto reikalavimų atitikimas

Srovės įvertinimo pasirinkimas: pasirinkite tinkamą įvertinimą pagal faktinę apkrovos srovę; rekomenduojama įtraukti 10–20 % maržą, kad būtų galima patenkinti būsimus pajėgumų plėtros poreikius.

Izoliacijos tipo pasirinkimas: Sausai aplinkai, kuriai būdinga žemesnė aplinkos temperatūra ir minimalūs srovės svyravimai, pirmenybė teikiama oro izoliacijai. aplinkoje, kurioje yra ribota erdvė, didelė drėgmė arba daug dulkių, rekomenduojami kompaktiški izoliacijos tipai.

Apsaugos klasės nustatymas: standartiniams patalpų scenarijams pakanka IP40 įvertinimo; naudojant lauke arba drėgnoje ir dulkėtoje aplinkoje, užtikrinti bent IP54 apsaugos laipsnį; aplinkai, kurioje yra specifinių korozinių sąlygų, galima pritaikyti aukštesnius apsaugos laipsnius.

Laidininkų medžiagos: projektams, kuriuose yra nuolatinės didelės apkrovos ir griežti stabilumo reikalavimai, pirmenybė teikiama variniams laidininkams; projektams su ribotu biudžetu ir minimaliais apkrovos svyravimais galima pasirinkti aliuminio lydinio laidininkus.

Kodėl verta rinktis Fenghua Electric?

Kaip patikimas Kinijos autobusų kelių gamintojas ir tiekėjas, „Fenghua Electric“ siūlo:

20+ metų elektros paskirstymo įrangos gamybos patirtis

Sertifikuota 3C, aukštųjų technologijų įmonė, AAA kredito reitingas

14 ir daugiau patentų, užtikrinančių pažangias technologijas

Stipri tyrimų ir plėtros komanda pritaikytiems sprendimams

2000 ㎡ išmaniosios gamybos cechas

Kelios automatizuotos gamybos linijos

Lankstus MOQ ir greitas pristatymas

Patvirtinti projektai pramonės, prekybos ir energetikos sektoriuose

Esame įsipareigoję teikti saugius, efektyvius ir ekonomiškus energijos perdavimo sprendimus pasauliniams klientams.

DUK

1. Kam naudojama vidutinės srovės uždaroji magistralė?

Jis naudojamas vidutinio lygio elektros energijos paskirstymui pastatuose ir pramonės objektuose, pakeičiant tradicines kabelių sistemas.

2. Kuo skiriasi magistralinis kelias ir kabeliai?

„Busway“ sistemos užtikrina didesnį efektyvumą, geresnį šilumos išsklaidymą, lengvesnį montavimą ir saugesnį veikimą, palyginti su kabeliais.

3. Kaip pasirinkti tinkamą dabartinį įvertinimą?

Pasirinkite atsižvelgdami į apkrovos poreikį ir pridėkite 10–20 % saugos ribą, kad ateityje galėtumėte plėsti.

4. Ar galima pritaikyti autobusų kelią?

Taip, „Fenghua Electric“ siūlo visą pritaikymą, įskaitant dydį, dabartinį įvertinimą, medžiagą ir apsaugos lygį.

5. Ar tinka naudoti lauke?

Taip, su IP54 ar aukštesniu apsaugos laipsniu, jis gali būti naudojamas lauke arba atšiaurioje aplinkoje.

6. Kokios medžiagos naudojamos laidininkams?

Tiek varis, tiek aliuminis yra prieinami priklausomai nuo našumo ir biudžeto reikalavimų.

7. Kiek trunka tarnavimo laikas?

Tinkamai sumontavus ir prižiūrint, sistema gali patikimai veikti daugiau nei 20 metų.

8. Kokias paslaugas teikiate po pardavimo?

Suteikiame 2 metų garantiją, visą gyvenimą trunkantį techninį palaikymą ir greito reagavimo paslaugą per 24–48 valandas.
