Vertikalus „Sandwich Busway“.

Produkto padėties nustatymas: efektyvus energijos perdavimo sprendimas, pritaikytas vertikaliam energijos paskirstymo scenarijui

„Qingdao Fenghua Electric Vertical Sandwich Busway“ yra didelės srovės energijos paskirstymo sprendimas, kruopščiai sukurtas tokiems scenarijams kaip elektros paskirstymo šachtos daugiaaukščiuose pastatuose ir vertikalus energijos perdavimas pramonės įmonėse. Integruojant „sumuštinį“ kompaktišką, vertikaliam montavimui optimizuotą konstrukciją, gaminys pasiekia daugybę erdvės panaudojimo, energijos perdavimo efektyvumo, saugos ir stabilumo proveržių, todėl jis tampa geriausiu pasirinkimu vertikaliam energijos paskirstymui šiuolaikinėje architektūrinėje ir pramoninėje aplinkoje.

Techniniai parametrai

Pagrindinės technologijos: našumo proveržis vertikalioje aplinkoje

1. Pritaikyta „sumuštinių“ krovimo struktūra: kompaktiškas dizainas, pritaikytas vertikalioms erdvėms

Gaminyje naudojama „sumuštinių“ struktūra, pasižyminti be tarpų, sandariai sukrauti trifaziai laidininkai. Laidininkai yra tiesiogiai izoliuoti vienas nuo kito naudojant aukštos kokybės dielektrines medžiagas, taip visiškai pašalinant oro tarpus tarp fazių. Specialiai optimizuotas vertikaliam montavimo scenarijui, laidininkų išdėstymas ir gaubto konstrukcija buvo patobulinta, kad bendras tūris būtų sumažintas daugiau nei 30 %, palyginti su tradicinėmis magistralinių kelių sistemomis. Ši konstrukcija leidžia puikiai priglusti prie uždarų energijos paskirstymo velenų erdvės, leidžianti maksimaliai perduoti srovę ribotuose vertikaliuose kanaluose^.

2. Didelio grynumo variniai laidininkai: vertikalaus energijos perdavimo efektyvumo užtikrinimas

Kaip laidininko medžiaga pasirenkamas T2 klasės elektrolitinis varis, kurio grynumas ≥99,95%. Esant 20°C, jo savitoji varža yra tik 0,01777 Ω·mm²/m, o laidumas viršija 98%. Vertikalios energijos perdavimo scenarijuose ši mažos varžos charakteristika efektyviai sumažina įtampos kritimą dideliais atstumais, užtikrindama stabilią maitinimo įtampą kiekviename daugiaaukščio pastato aukšte. Laidininkų paviršius pasirinktinai galima apdoroti alavu arba sidabru, kad būtų padidintas atsparumas korozijai, užtikrinant, kad ilgą laiką būtų išlaikytas mažas kontaktinis pasipriešinimas, net ir esant drėgnoms elektros paskirstymo velenų aplinkoms, taip pašalinant galimą perkaitimo pavojų.

3. Integruota vertikali šilumos išsklaidymo sistema: temperatūros kilimo dideliais atstumais problemos sprendimas

Kad būtų išspręstas šilumos, linkusios kauptis aukštyn vertikalaus įrengimo metu, problema, sistemoje naudojamas trijų pakopų vertikalus šilumos išsklaidymo kelias: „Laidininkas – izoliacijos sluoksnis – metalinis gaubtas“. Korpusas pagamintas iš ekstruzinio aliuminio-magnio lydinio, kurio paviršiuje yra integruotos išilginės šilumos išsklaidymo briaunelės. Palyginti su standartiniais plieniniais gaubtais, ši konstrukcija padidina šilumos išsklaidymo paviršiaus plotą 35 % ir penkis kartus padidina šilumos laidumo efektyvumą. Esant 40°C aplinkos temperatūrai, jungčių gnybtų temperatūros kilimas išlieka ≤60K, o metalinio korpuso – ≤30K – tai yra gerokai žemiau pramonės standartų – taip užtikrinamas stabilus veikimas tolimojo vertikaliojo energijos perdavimo metu.

4. Saugos projektas prieš „dūmtraukio efektą“: tvirtos vertikalios ugnies barjero sukūrimas

„Sumuštinis“ be tarpų visiškai pašalina ištisinius oro kanalus; kilus gaisrui karšto oro srautas neleidžiamas greitai plisti aukštyn per magistralinę sistemą. Tai veiksmingai pašalina „kamino efektą“ jo šaltinyje ir sėkmingai išlaikė autoritetingų nacionalinių priešgaisrinės saugos agentūrų testus. Be to, galimas ugniai atsparus variantas; Naudojant kompozitinį izoliacinį sluoksnį iš žėručio juostos ir keraminės silikoninės gumos, ši versija gali palaikyti maitinimą daugiau nei 180 minučių esant ekstremalioms 960°C temperatūroms, taigi atitinka griežtus reikalavimus, keliamus priešgaisrinės saugos grandinėms daugiaaukščiuose pastatuose.

Išskirtinės vertikalios montavimo funkcijos

1. Modulinė vertikalių jungčių sistema

Sistema, turinti gamykloje surenkamus standartinius mazgus, naudoja dviejų galų sukimo momentu valdomus varžtus ir diskines spyruokles, skirtas jungtims vietoje. Ši konstrukcija leidžia reguliuoti ± 4 mm montavimo toleranciją, efektyviai prisitaikant prie tikslumo nukrypimų, būdingų vertikaliam įrengimui. Montavimo laikas vienam segmentui yra ≤10 minučių; palyginti su tradicine kabelių instaliacija, statybos efektyvumas pagerinamas daugiau nei 60%.

2. Sluoksniuotas įskiepio dizainas: lanksčiai tenkinantis grindų poreikius

Išleidimo angos gali būti atidaromos bet kurioje vertikalioje padėtyje išilgai šynų kanalo. Atjungimo įrenginiai palaiko karštąjį prijungimą (įdėjimas ir išėmimas esant įtampai), užtikrinant „žemė-pirma, žemė-paskutinė“ prijungimo seką, kad būtų visiškai pašalinta elektros lanko rizika. Kiekviename aukšte galima lanksčiai konfigūruoti atjungimo įrenginius pagal specifinius galios poreikius, nereikalaujant perjungti visų šynų segmentų – puikiai prisitaikant prie aukštybiniams pastatams būdingų grindų išdėstymo koregavimo ir pajėgumų padidinimo poreikių.

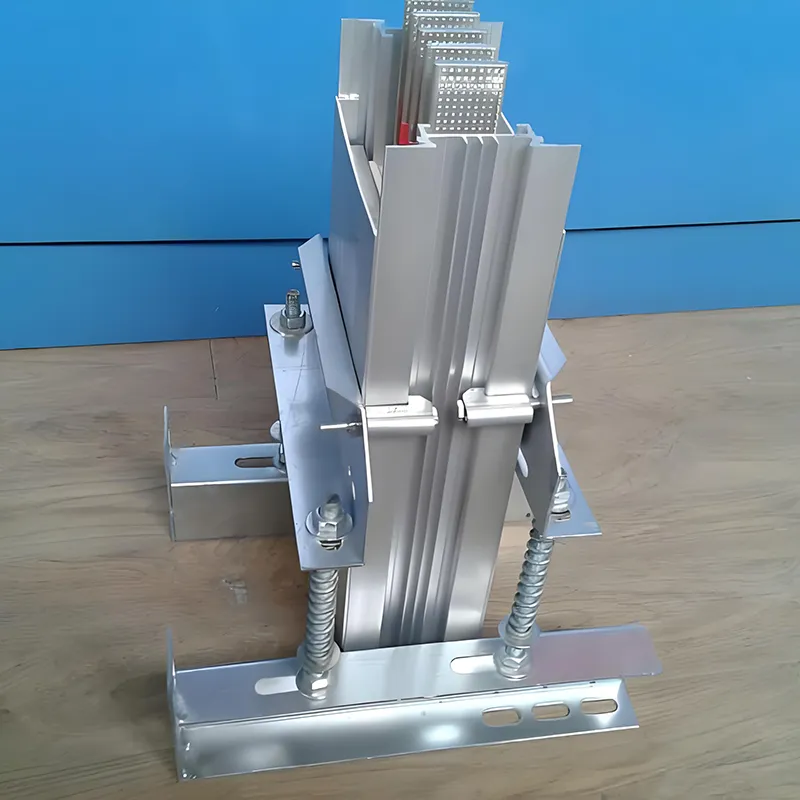

3. Apsaugos nuo kritimo ir seisminis sutvirtinimas

Sistema, specialiai sukurta vertikaliam montavimo scenarijui, turi specialius apsaugos nuo kritimo laikiklius ir seisminio sutvirtinimo komponentus, galinčius atlaikyti 8 balų žemės drebėjimo smūgius ir taip užtikrinti konstrukcinį šynų kanalo stabilumą ekstremaliomis eksploatavimo sąlygomis. Atstumas tarp kronšteinų gali būti lanksčiai reguliuojamas pagal grindų aukščio reikalavimus: ≤3m tiesioms atkarpoms ir ≤1,5m kampinėms sekcijoms.

Taikymo scenarijai

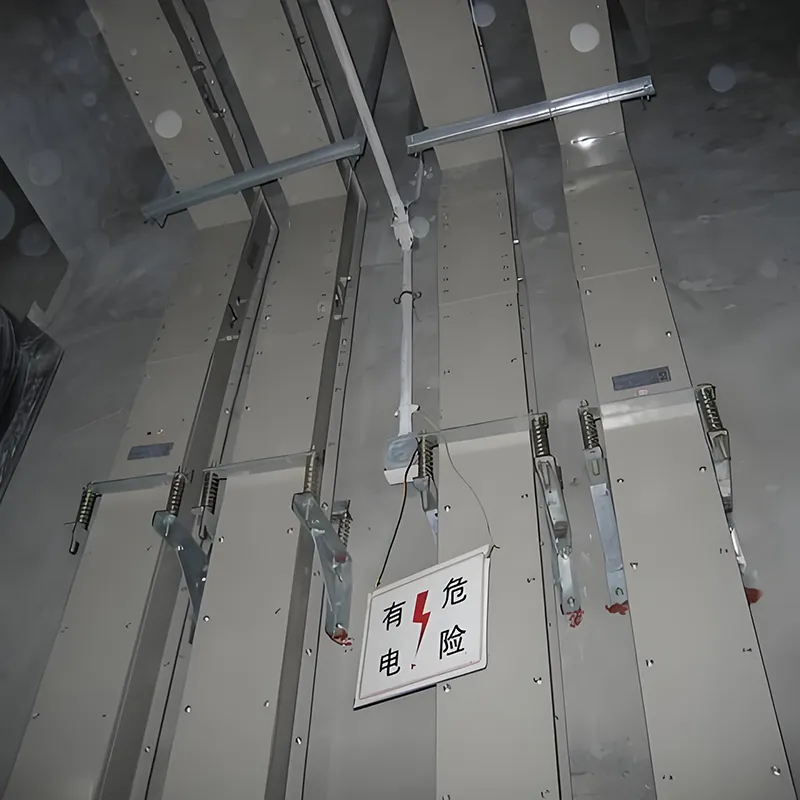

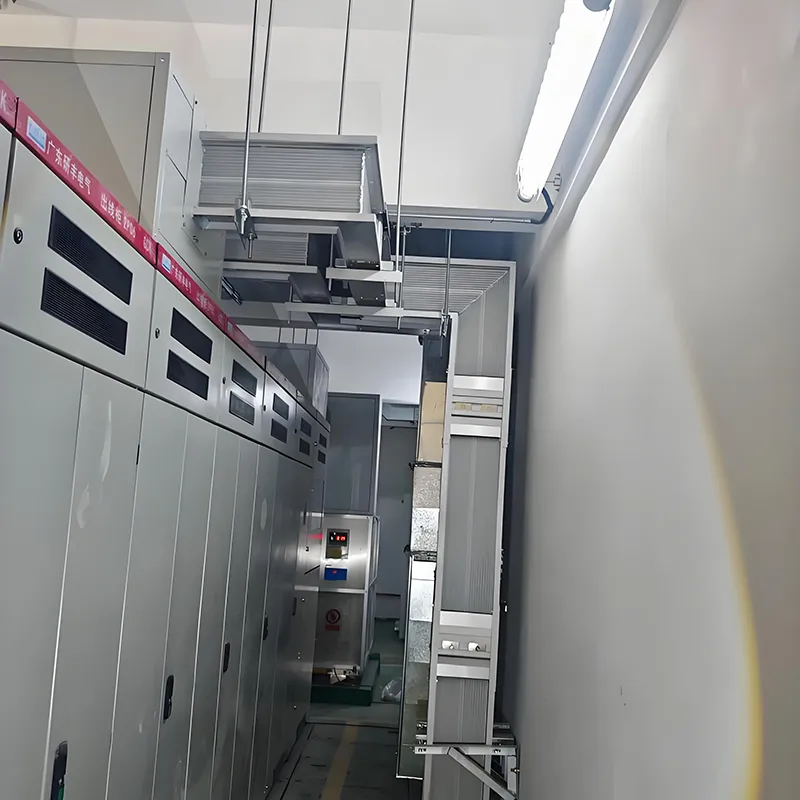

1. Daugiaaukščių pastatų energijos paskirstymo velenai

Vertikaliai nutiesta elektros paskirstymo velenuose, sistema naudojama kaip tradicinių kabelių pakaitalas. Esant tokiai pačiai srovės galiai, jis užima tik trečdalį kabeliams reikalingos vietos, veiksmingai išspręsdamas kritinę ribotos erdvės daugiaaukščiuose elektros paskirstymo velenuose problemą. Jo visiškai uždara konstrukcija pašalina tokius pavojus kaip graužikų užkrėtimas ir gaisro rizika, taip padidinant bendrą pastato elektros paskirstymo sistemos saugumą.

2. Vertikalus energijos perdavimas pramonės įmonėse

Tiekia vertikalų pagrindinį maitinimo šaltinį didelės apimties įrangai ir automatizuotoms gamybos linijoms daugiaaukščiuose pramoniniuose objektuose. Jo didelis srovės tankis idealiai tinka koncentruotoms įrangos išdėstymui, o modulinis išplečiamumas leidžia lanksčiai reguliuoti gamybos linijas.

3. Specializuotos vertikalios aplinkos

Vandeniui atsparūs liejamos dervos gaminiai tinka vertikaliam energijos perdavimui drėgnoje ir korozinėje aplinkoje, pvz., požeminiuose komunalinių paslaugų tuneliuose ir geležinkelio tranzito sistemose. Ugniai atsparūs gaminiai taikomi vertikaliems energijos paskirstymo scenarijams, kuriems taikomi griežti priešgaisrinės saugos reikalavimai, pvz., taikomi naftos chemijos ir branduolinės energijos pramonėje.

Kliento vertė

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. yra nuostabiame pakrantės mieste Čingdao, Vakarų pakrantės naujajame rajone. Įkurta 2005 m., įmonė yra pirmaujanti gamintoja, kuri specializuojasi elektros gaminiuose, įskaitant kabelių lovelius, šynų kanalų sistemas ir elektros paskirstymo spintas. Mūsų dukterinė įmonė „Qingdao Fenghua Electric Co., Ltd.“ papildo mūsų patronuojančią įmonę ir kartu kuria visapusišką produktų matricą, apimančią visą energijos paskirstymo įrangos spektrą. Pastaraisiais metais bendrovė išlaikė tvirtą įsipareigojimą diegti naujoves ir pasiekė puikių rezultatų energijos taupymo ir vartojimo mažinimo srityje. Kai kurie mūsų gaminiai, tokie kaip savaime užsifiksuojantys kabelių loveliai ir vario-aliuminio kompozitiniai kanalai, sulaukė pripažinimo rinkoje dėl savo didelės pridėtinės vertės ir pažangaus technologinio turinio. Be to, turime išsamias bandymų ataskaitas ir privalomus sertifikavimo sertifikatus, apimančius platų magistralės specifikacijų spektrą, leidžiančius visiškai patenkinti įvairius ir daugialypius klientų poreikius.

Pasirinkę „Qingdao Fenghua Electric“ vertikalią sumuštinį autobusą, jūs gaunate naudos:

• Erdvės optimizavimas: vertikalios erdvės išnaudojimas padidinamas tris kartus, todėl jis puikiai tinka ribotoje aplinkoje, būdingoje elektros paskirstymo velenams.

• Energijos vartojimo efektyvumas: Dėl mažos varžos varinių laidų ir mažos varžos konstrukcijos jis sumažina energijos paskirstymo nuostolius 10–20 % kasmet.

• Saugumas ir patikimumas: „Dūmtraukio efektą“ mažinantis dizainas ir keli apsaugos sluoksniai sukuria tvirtą vertikalią ugnies barjerą.

• Lankstus pritaikomumas: su daugiasluoksne įskiepio sąsaja ir modulinėmis instaliavimo galimybėmis, jis prisitaiko prie būsimų grindų išdėstymo koregavimo ir įrangos išplėtimo reikalavimų.

• Prekės ženklo užtikrinimas: Remdamiesi 18 metų specializuota Qingdao Fenghua gamybos patirtimi, teikiame visapusišką aptarnavimą po pardavimo ir techninę pagalbą.

DUK

1. Kas yra vertikali sumuštinių magistralė?

Vertikali daugiasluoksnė magistralė – tai kompaktiška didelės srovės paskirstymo sistema su sukrautais variniais laidininkais, skirta saugiam ir efektyviam vertikaliam energijos perdavimui aukštybiniuose pastatuose ir pramoninėse dirbtuvėse.

2. Kokie yra srovės ir įtampos rodikliai?

„Fenghua Electric“ vertikalios magistralės yra 250A–6300A ir ≤690VAC, tinka įvairioms žemos įtampos didelės srovės paskirstymui.

3.Kokios medžiagos naudojamos laidininkams?

Naudojamas didelio grynumo T2 elektrolitinis varis, užtikrinantis mažus nuostolius, didelį laidumą ir ilgalaikį patikimumą.

4. Kokie apsaugos lygiai galimi?

Apsauga svyruoja nuo IP54 iki IP68, priklausomai nuo modelio, todėl tinka naudoti patalpose, lauke ir atšiaurioje aplinkoje.

5. Ar autobusų taką galima naudoti gaisro pavojaus vietose?

Taip, ugniai atsparus modelis pasižymi izoliacija iki 180°C ir atsparumu trumpiesiems jungimams, skirta saugiam darbui gaisro sąlygomis.

6.Kaip aukštai jį galima montuoti vertikaliai?

Vertikalus įrengimas gali siekti iki 200 metrų, priklausomai nuo magistralinio kelio tipo ir apkrovos reikalavimų.

7.Ar lengva įdiegti?

Taip, modulinė konstrukcija ir kompaktiška konstrukcija leidžia greitai ir patogiai montuoti, sumažinant darbo ir projekto laiką.

8. Kur jis dažniausiai naudojamas?

Idealiai tinka aukštybinių pastatų šachtoms, pramoninėms dirbtuvėms, gamykloms, duomenų centrams ir kitiems vertikaliems didelės srovės paskirstymo scenarijams.
